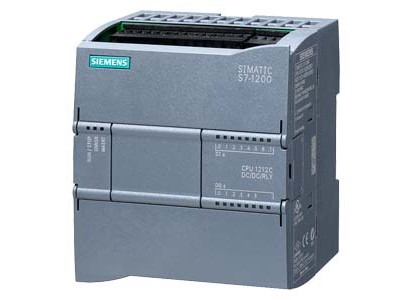

 | 6ES7212-1BE40-0B0 SIMATIC S7-1200，CPU 1212C， 紧凑型 CPU，AC/DC/继电器， 机载 I/O： 8 DI 24V DC；6 个 2A 继电器数字输出； 2 AI 0-10V DC， 电源：交流 47-63Hz 时 85-264V AC， 程序存储器/数据存储器 75 KB |
功能 丰富的指令集:
运算种类众多，便于编程： 基本运算，如二进制逻辑运算、结果分配、保存、计数、创建时间、加载、传输、比较、移动、旋转、创建补数、调用子程序（带有局部变量） 集成通讯命令（例如，USS 协议、Modbus RTU、S7 通讯“T-Send/T-Receive”（T 发送/T 接收）或自由端口模式 (Freeport)） 使用简便的功能，如脉冲宽度调制、脉冲序列功能、运算功能、浮点运算功能、PID 闭环控制、跳转功能、环路功能和代码转换 数学函数，例如 SIN、COS、TAN、LN、EXP 计数:
用户友好的计数功能配以集成的计数器和高速计数器指令给用户开辟了新的应用领域 中断处理： 边缘触发中断（通过中断输入上过程信号的上升沿或下降沿激活）支持对过程事件的快速响应。 时间触发中断。 可以在达到设定值或计数方向改变时触发计数器中断。 通讯中断允许与外围设备（如打印机或条形码阅读器）快速、简单地交换信息 口令保护 测试和诊断功能：
易于使用的功能支持测试和诊断，例如，在线/离线诊断 在测试和诊断过程中“强制”输入和输出：
可以独立于循环设置输入和输出，因此，可以设置输入和输出，例如，用于测试用户程序 按照 PLCopen 对简单运动进行的运动控制 库功能
编程通过 STEP 7 Basic 编程软件包，所有 S7-1200 控制器和相关 I/O 可进行全面编程。
技术规范| 商品编号 | 6ES7212-1BE40-0B0 | 6ES7212-1AE40-0B0 | 6ES7212-1HE40-0B0 | |
|---|---|---|---|---|
|
|
|
|
| |
| 一般信息 |
|
|
| |
| 产品类型标志 | CPU 1212C AC/DC / 继电器 | CPU 1212C DC/DC/DC | CPU 1212C DC/DC / 继电器 | |
| 固件版本 | V4.2 | V4.2 | V4.2 | |
| 附带程序包的 |
|
|
| |
| ● 工程系统 | STEP 7 V14 以上 | STEP 7 V14 以上 | STEP 7 V14 以上 | |
| 电源电压 |
|
|
| |
| 额定值 (DC) |
|
|
| |
| ● DC 24 V |
| 是 | 是 | |
| 允许范围，下限 (DC) |
| 20.4 V | 20.4 V | |
| 允许范围，上限 (DC) |
| 28.8 V | 28.8 V | |
| 额定值 (AC) |
|
|
| |
| ● AC 120 V | 是 |
|
| |
| ● AC 230 V | 是 |
|
| |
| 允许范围，下限 (AC) | 85 V |
|
| |
| 允许范围，上限 (AC) | 264 V |
|
| |
| 反极性保护 |
| 是 | 是 | |
| 电源频率 |
|
|
| |
| ● 允许范围，下限 | 47 Hz |
|
| |
| ● 允许范围，上限 | 63 Hz |
|
| |
| 负载电压 L+ |
|
|
| |
| ● 额定值 (DC) |
| 24 V | 24 V | |
| ● 允许范围，下限 (DC) |
| 20.4 V | 20.4 V | |
| ● 允许范围，上限 (DC) |
| 28.8 V | 28.8 V | |
| 输入电流 |
|
|
| |
| 耗用电流（额定值） | 在 AC 120 V 时 80 mA；在 AC 240 V 时 40 mA | 400 mA; 仅 CPU | 400 mA; 仅 CPU | |
| 耗用电流，值 | 在 AC 120 V 时 240 mA；在 AC 240 V 时 120 mA | 1 200 mA; CPU 连同全部扩展模块 | 1 200 mA; CPU 连同全部扩展模块 | |
| 接通电流，值 | 20 A; 264 V 时 | 12 A; 28.8 V DC 时 | 12 A; 28.8 V 时 | |
| I²t | 0.8 A²·s | 0.5 A²·s | 0.8 A²·s | |
| 输出电流 |
|
|
| |
| 用于背板总线 (DC 5 V)，值 | 1 000 mA; 5 V DC，用于 SM 和 CM | 1 000 mA; 5 V DC，用于 SM 和 CM | 1 000 mA; 5 V DC，用于 SM 和 CM | |
| 传感器供电 |
|
|
| |
| 24 V 传感器供电 |
|
|
| |
| ● 24 V | 20.4 至 28.8V | L+ 减去 4 V DC（小值） | L+ 减去 4 V DC（小值） | |
| 功率损失 |
|
|
| |
| 功率损失，典型值 | 11 W | 9 W | 9 W | |
